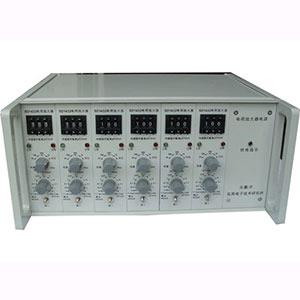

电压电荷放大器的面板说明

　　1、拨码开关（即传感器灵活度pC/Unit）：

　　三位适调拨码开关按从左到右的次第，

　　依次由高向低设置十进制电荷灵活度指示，

　　三位拨码开关从左到右显现数值分别为1～

　　10、0～9、0～9，三位拨码开关的数字配合

　　可顺应的电荷灵活度变化范围为1.00～10.99

　　pC/Unit（即1～11pC/Unit）。

　　2、传感器灵活度小数点指示灯

　　三位拨码开关的下面有一个传感器灵活

　　度小数点指示灯，与上面三位拨码开关显现

　　的数值相配合能够组成大小不同的电荷灵活

　　度数值。

　　小数点的位置是固定不变的。

　　3、过荷指示灯

　　过荷指示灯为红色指示灯，当其亮时

　　表示仪器的输入信号曾经过荷，此时应当降

　　低放大倍数或减少输入信号。

　　4、低通滤波器旋钮

　　低通滤波器是一个二阶有源低通滤波器，

　　旋钮上方所标明的数值为降落3dB时的转角

　　频率点。误差为±1dB。“线性”档频率为

　　100kHz。图3.1

　　5、“电荷输出mV/Unit”“电压增益”旋钮

　　当用作电荷放大时，此旋钮表示各档位每个Unit输出为1、3.16、10、31.6、100、1000（mV）。“电荷输出mV/Unit”旋钮与三位传感器灵活度拨码开关配合使用可使仪器输出归一化。

　　当用作电压放大时，此旋钮用来改动仪器的输出增益。仪器可放大1000倍，共分6个档位，其各档位的增益为0dB、10dB、20dB、30dB、40dB、60dB。

　　6、“输入选择”拨动开关

　　当用作电荷放大时，“输入选择”开关拨向“电荷”一侧；

　　当用作电压放大时，“输入选择”开关拨向“电压”一侧。

　　7、输入插座

　　“电荷输入”插座，与压电传感器联接的端口。

　　“电压输入”插座，能够输入电压信号。

　　9、每一个大通道由上下两个通道组成，即：通道I和通道II。

　　10、每个通道的后面板上都有与前面板对应的模仿输出插座和该通道的电源开关。
